Comment fonctionne un tag RFID ? Guide complet

Du paiement sans contact à la sécurité des magasins, en passant par nos passeports, la technologie RFID (Radio-Frequency Identification) est partout. Elle est si intégrée dans notre quotidien qu'on en oublie presque de se demander comment elle fonctionne. Pourtant, derrière ces petites étiquettes se cache une ingénierie d'une intelligence surprenante.

Cet article s'appuie sur les explications de l'expert Dr. Hadi CHEHADE, docteur ingénieur en télécommunication et informatique spécialisé en RFID, pour en savoir plus sur le fonctionnement du tag RFID. Ce guide vous plonge au cœur du tag RFID pour en décrypter les secrets : son anatomie, le dialogue invisible qu'il noue avec les lecteurs via les ondes radio, et ses applications concrètes qui transforment aussi bien l'industrie que notre quotidien.

Qu’est-ce qu’un tag RFID ?

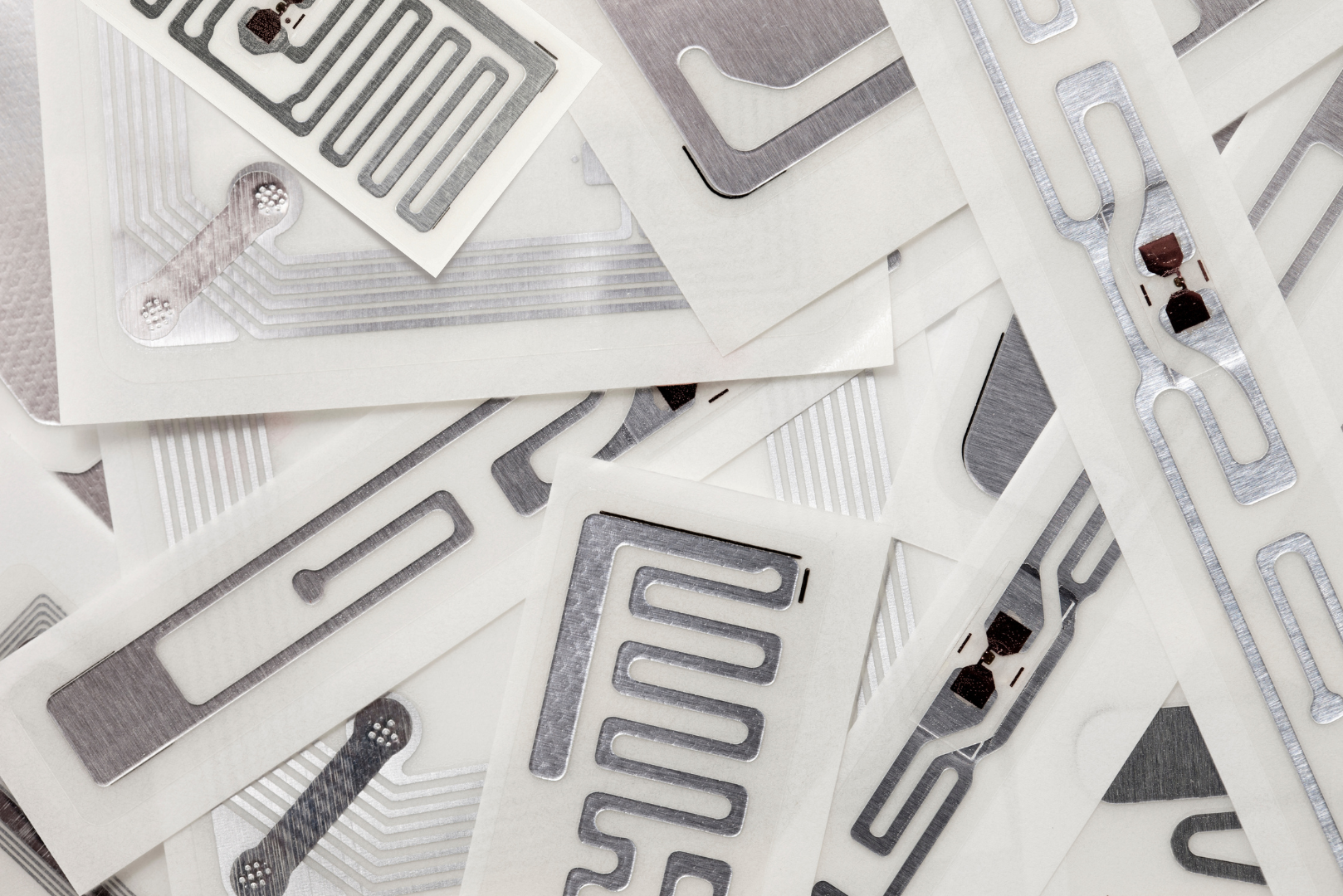

Un tag RFID (ou étiquette RFID, transpondeur) est un dispositif électronique qui contient une puce et une antenne, généralement montées sur un support appelé substrat ou encapsulation. La puce stocke des données (identifiant unique, informations produit, paramètres divers) et gère la logique de communication, tandis que l’antenne capte et renvoie l’énergie radioélectrique vers le lecteur RFID.​

Le tag RFID peut être intégré dans une étiquette papier, une carte plastique, un badge, un boîtier industriel ou directement dans un produit, ce qui permet d’adapter la solution aux contraintes mécaniques, thermiques ou chimiques de chaque application.

Les grandes familles de tags RFID

On distingue quatre grandes catégories de tags, selon leur mode d’alimentation et d’architecture électronique :

Tags passifs

🔷 Sans batterie, ils récupèrent toute leur énergie à partir du champ électromagnétique émis par le lecteur.

🔷 Ce sont les plus utilisés pour la logistique, le retail et la traçabilité industrielle, car ils sont peu coûteux, fins et faciles à intégrer dans des étiquettes ou emballages.

Tags semi-passifs (ou semi-actifs)

🔷 Ils intègrent une petite batterie qui alimente la puce, mais la communication radio se fait comme pour un tag passif, par rétrodiffusion (backscatter) du signal du lecteur.

🔷 Cela permet une meilleure sensibilité, une portée accrue, et l’alimentation éventuelle de capteurs (température, choc, humidité) sans avoir à émettre en continu.

Tags actifs

🔷 Dotés d’une batterie qui alimente à la fois l’électronique et l’émission radio, ils peuvent envoyer spontanément des signaux sur plusieurs dizaines ou centaines de mètres.

🔷 Ils sont adaptés aux applications de localisation temps réel (RTLS), à la traque d’actifs de forte valeur sur de grandes zones (hôpitaux, sites industriels, chantiers, transport).

Tags « chipless » (sans puce)

🔷 Nouvelle génération en recherche et développement, ils n’intègrent pas de circuit intégré : l’identification repose sur la signature électromagnétique spécifique de l’antenne ou du motif imprimé.
🔷 L’objectif est de réduire encore les coûts et de permettre des étiquettes imprimables à très grande échelle, au prix d’une complexité plus forte côté lecteur et d’une capacité mémoire plus limitée.

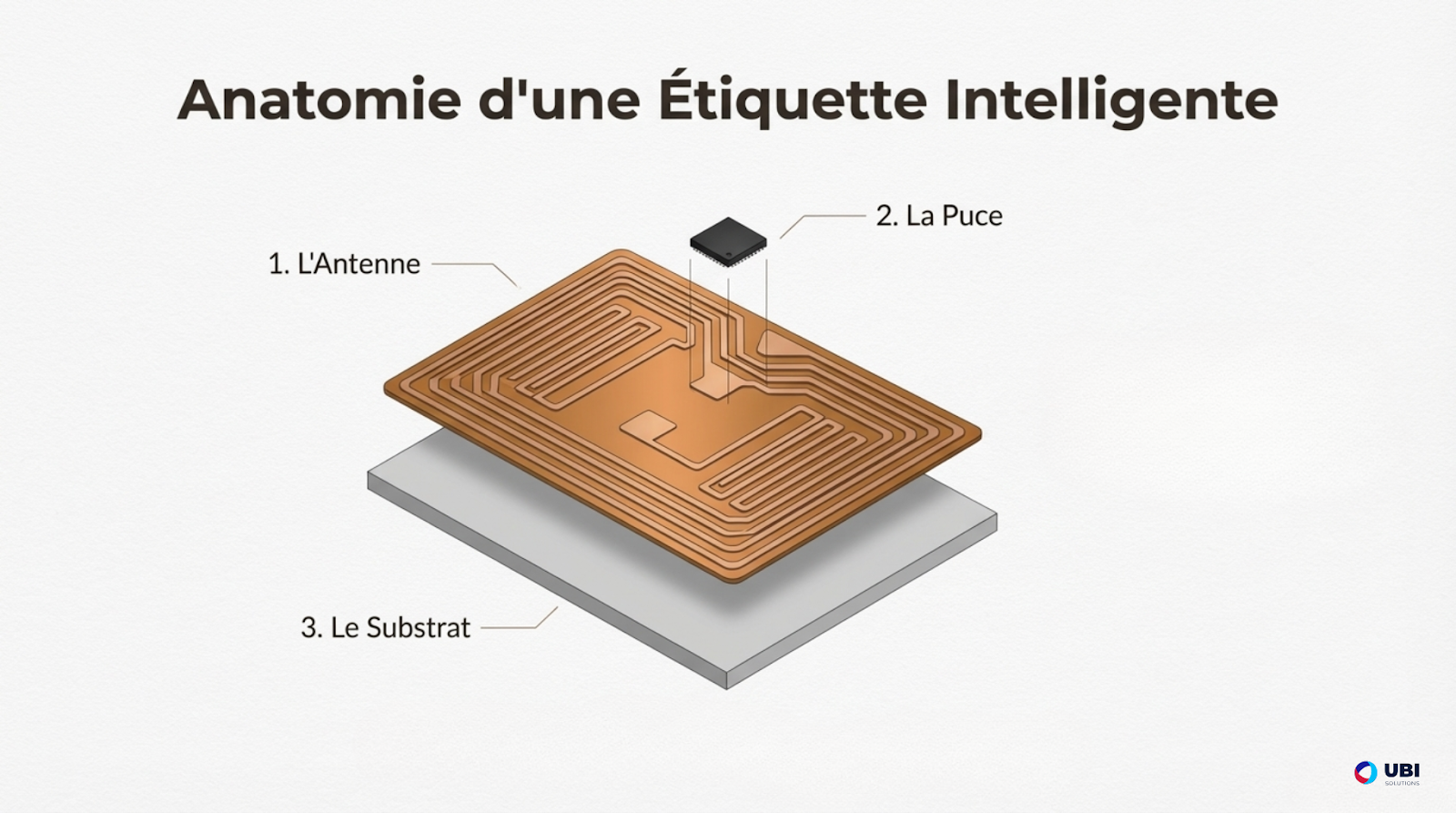

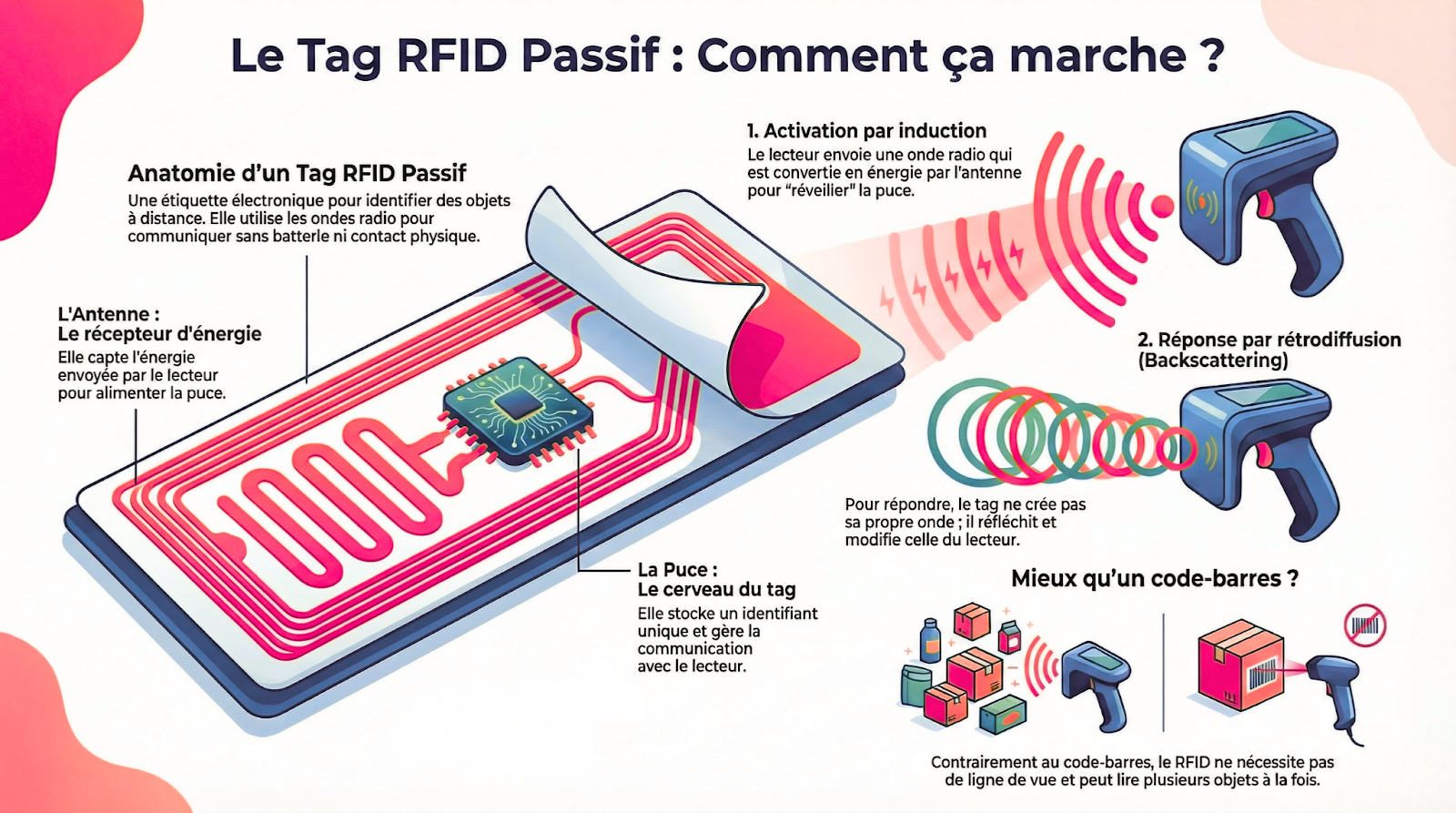

De quoi se compose un tag passif ?

Le tag passif, format le plus courant, repose sur une architecture minimaliste mais redoutablement efficace. Il s’articule autour de trois composants indissociables :

1. L’antenne : le capteur d'énergie

Généralement réalisée en aluminium, cuivre ou encre conductrice, l'antenne est le point de contact entre le tag et le monde extérieur.

Fonction double : Elle joue le rôle de "panneau solaire" pour les ondes radio (elle capte l'énergie pour alimenter la puce) et d'émetteur pour renvoyer les données.

Géométrie : Sa forme (boucles, dipôle) et sa taille sont calculées spécifiquement pour une fréquence (LF, HF, UHF) et un environnement donné. Une antenne mal adaptée (mauvaise orientation, présence de métal) entraînera une perte drastique de portée.

2. La puce électronique (Microcircuit) : le cerveau

C'est le cœur intelligent du dispositif. Malgré sa taille minuscule, elle assure trois fonctions critiques avec une consommation d'énergie infime :

Identification : Elle stocke l'identifiant unique (EPC - Electronic Product Code) qui permet de distinguer un objet parmi des milliers.

Mémoire : Outre l'EPC, elle peut contenir des données utilisateur (numéro de lot, date de péremption) et des zones sécurisées par mot de passe.

Protocole : Elle gère le standard de communication (ex: EPC Gen2 / ISO 18000-63) pour garantir l'interopérabilité avec n'importe quel lecteur du marché.

3. Le support et l'encapsulation : l'armure

L'ensemble puce-antenne est monté sur un substrat (papier, plastique PET). Selon l'usage, ce "lay-in" peut être encapsulé dans un boîtier robuste. C'est cet habillage qui détermine la résistance du tag aux chocs, à l'humidité, aux températures extrêmes ou aux lavages industriels.

Comment le tag s'active et communique ?

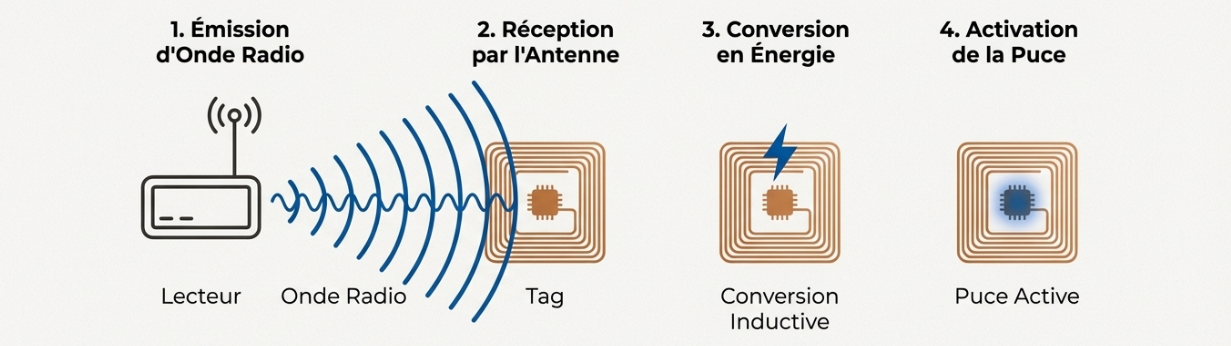

Le "miracle" du tag passif réside dans son absence de batterie. Tout se joue en une fraction de seconde selon un cycle précis :

1 - Le lecteur émet une onde radio.

2 - L’antenne du tag capte cette onde et la convertit en énergie électrique.

3 - Cette énergie active la puce, qui peut alors répondre au lecteur.

La communication entre un lecteur RFID et un tag passif se déroule en deux phases :

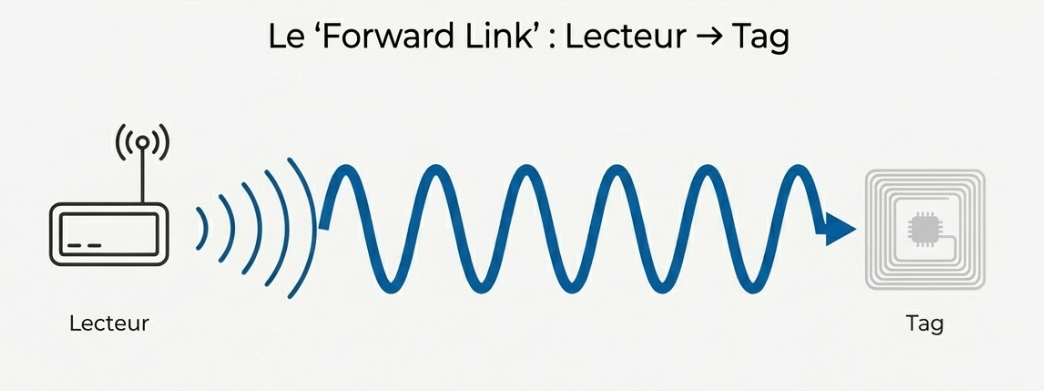

Lecteur → tag (Forward link)

Le principe est l’induction électromagnétique. Le lecteur envoie un signal radio qui a un double rôle : fournir de l’énergie au tag et transporter les commandes (interrogation, demande de lecture, écriture, verrouillage, etc.).

Une fois le seuil de sensibilité franchi, la puce s’allume, synchronise sa logique sur le signal reçu et commence à interpréter les commandes selon le protocole défini.

L'analogie : C'est exactement le principe de la recharge sans fil de votre smartphone, mais à une puissance infiniment plus faible. Dès que l'énergie reçue dépasse le "seuil de sensibilité" de la puce, celle-ci se réveille.

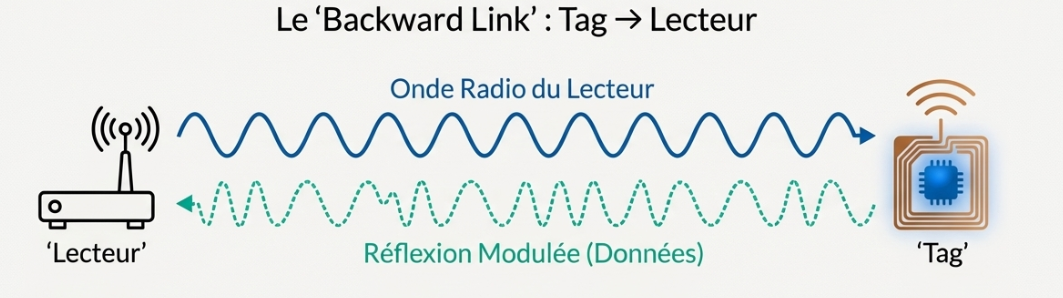

Tag → lecteur (Backward link)

Le tag ne génère pas sa propre onde : il renvoie l’information en modulant le signal reçu, par un mécanisme de rétrodiffusion (backscatter).

En changeant rapidement l’état de son antenne (par exemple entre deux niveaux d’impédance), il modifie très légèrement la puissance réfléchie ; le lecteur décode ces variations pour reconstruire les bits de données.

Le mécanisme : Le tag renvoie l'information (son EPC) en modulant l'écho du signal incident. Le lecteur détecte ces minuscules variations dans l'onde qu'il a lui-même envoyée et les décode comme des 0 et des 1.

Ce mécanisme est suffisamment rapide pour dialoguer avec de nombreux tags en parallèle, grâce à des algorithmes d’anticollision qui organisent les réponses pour éviter qu’elles ne se « marchent dessus ».

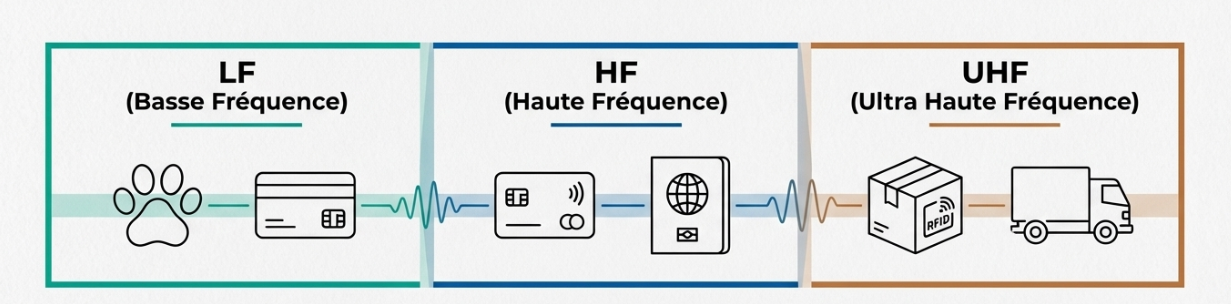

Fréquences RFID et leurs applications

Le comportement du tag RFID dépend fortement de la fréquence utilisée.

La performance d’un tag dépend aussi de sa fréquence de fonctionnement :Chaque fréquence est adaptée à des usages spécifiques en fonction de la portée, du type d’objet et de l’environnement.

Facteurs influençant la lecture RFID

Plusieurs éléments peuvent affecter la fiabilité et la portée :

🔷 Matériaux : métal et liquides perturbent la lecture.

🔷 Orientation : un mauvais alignement du tag par rapport au lecteur diminue la réception.

🔷 Distance : le signal faiblit avec l’éloignement.

🔷 Interférences radio : WiFi, Bluetooth et machines industrielles peuvent perturber la communication.

🔷 Densité de tags : plusieurs tags dans la même zone peuvent créer des collisions.

Optimiser l’installation et adapter les paramètres aux contraintes de l’environnement est crucial pour des performances fiables.

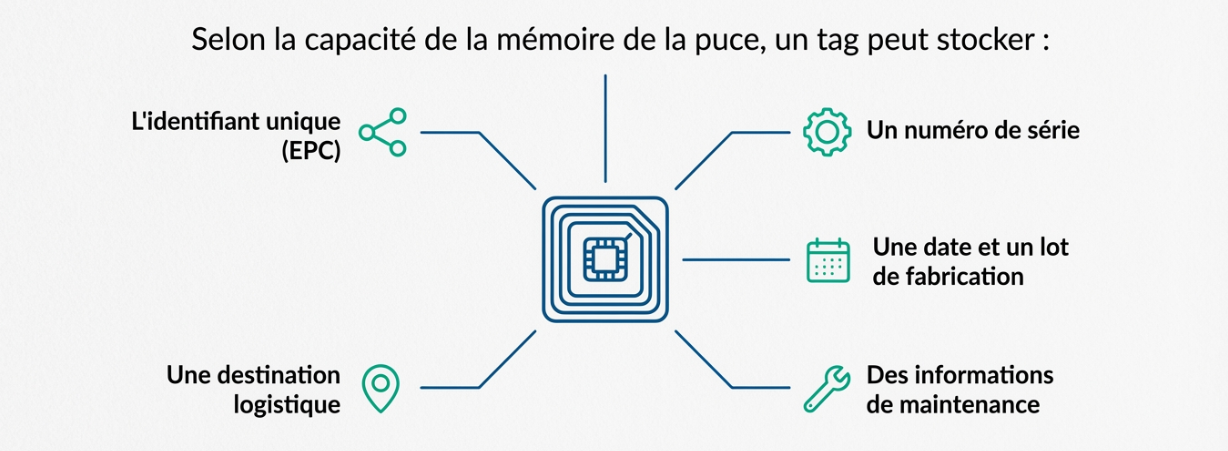

Que peut-on stocker dans un tag RFID ?

Un tag RFID peut contenir :

Un identifiant unique, souvent en lecture seule, qui sert de clé dans les systèmes d’information (liaison avec une base de données).

Des données additionnelles en mémoire utilisateur : numéro de série, lot de fabrication, date, état, localisation logique, configuration, paramètre de maintenance, etc.

Éventuellement des informations sécurisées, protégées par mot de passe ou verrouillables de manière irréversible, pour éviter les modifications ou clonages non autorisés.

L’une des grandes forces de la RFID, par rapport au code-barres, est la combinaison de trois éléments : absence de ligne de vue, lecture simultanée de nombreux objets et possibilité d’écrire ou de mettre à jour certaines informations directement dans le tag.

RFID vs Code-barres : le duel de la traçabilité

Maintenant que la technologie paraît plus claire pour vous, une question pragmatique surgit naturellement : pourquoi passer à la RFID alors que le "bon vieux" code-barres semble faire l'affaire ? Si le code-barres reste le roi du passage en caisse, la RFID a pourtant changé les règles du jeu en coulisses. Comparons ces deux technologies pour comprendre pourquoi l'une ne remplace pas forcément l'autre, mais la surpasse dans bien des domaines.

On oppose souvent ces deux méthodes, mais elles répondent à des besoins (et des budgets) différents. Voici les 4 différences fondamentales qui séparent ces deux mondes.

1. La fin de la « ligne de vue » (Line of Sight)

C'est la différence la plus critique.

Code-barres : Il est optique. Le scanner doit impérativement "voir" l'étiquette. Si le code est sale, mal imprimé, déchiré, ou simplement caché derrière un carton sur une palette, la lecture est impossible.

RFID : Elle est radiofréquence. Les ondes traversent le carton, le bois, le plastique et même certains matériaux de construction. Vous pouvez identifier le contenu d'un colis fermé sans jamais l'ouvrir.

2. La lecture en masse (Bulk Reading)

Code-barres : C'est une technologie séquentielle ("un par un"). L'opérateur doit viser chaque étiquette individuellement, ce qui prend du temps et mobilise de la main-d'œuvre.

RFID : Elle permet la lecture simultanée. Un portique RFID peut lire plusieurs centaines de tags en quelques secondes (par exemple, une palette entière de vêtements ou de pièces détachées) alors qu'elle passe sur un tapis roulant, sans aucune intervention humaine.

3. Une mémoire dynamique et réinscriptible

Code-barres : C'est une donnée statique. Une fois imprimé, le code ne change plus. Il ne contient généralement qu'une référence (comme une plaque d'immatriculation) qui renvoie à une base de données externe.

RFID : Le tag est un "dossier numérique" vivant. On peut non seulement lire des données (numéro de série, date de fabrication), mais aussi écrire de nouvelles informations sur la puce au fil de la chaîne logistique (ex : ajouter la mention "contrôle qualité : validé" ou "expédié le 12/05").

4. Le facteur coût : l'avantage du code-barres

C'est ici que le code-barres conserve son trône. Imprimer un code-barres coûte une fraction de centime (juste de l'encre et du papier). Un tag RFID, bien que son prix ait considérablement chuté, implique un coût matériel (puce + antenne + assemblage) qui se compte encore en centimes d'euros. Pour des produits à très faible valeur (comme un pot de yaourt), le code-barres reste pour l'instant indétrônable.

Analogie simple pour comprendre le RFID

Imaginez une lampe de poche et un miroir :

🔷 Le lecteur est la lampe qui éclaire.

🔷 Le tag est un petit miroir qui renvoie un éclat spécifique.

Chaque miroir (tag) renvoie un éclat unique correspondant à son identité, exactement comme un tag RFID passif renvoie son identifiant au lecteur.

Bien plus qu’une simple méthode d’identification, la RFID est devenue l'épine dorsale d’un monde interconnecté. De la logistique industrielle au paiement sans contact, sa force réside dans sa capacité à rendre les objets "intelligents" à distance.

Mais comme nous l'avons vu, la technologie ne fait pas tout : comprendre l'anatomie d'un tag et ses interactions avec l'environnement est la clé pour transformer un simple projet en succès opérationnel. L'histoire ne s'arrête d'ailleurs pas là. Avec l'avènement des tags chipless (sans puce) et des protocoles de nouvelle génération, la RFID entame une nouvelle mutation, promettant des solutions toujours plus économiques et une traçabilité sans limite.
